Конструкционный алюминиевый профиль

Конструкционный алюминиевый профиль (КАП) – это планки с пазами, из которых можно собрать любую конструкцию: раму, стенд, короб, стол, витрину. За свою универсальность такой профиль называют «конструктором для взрослых».

От обычного профиля КАП отличается тем, что в нем есть специальные стандартные пазы (обычно шириной 6 или 12 мм) под сухари, уголки или другой крепеж. Крепежная шляпка вставляется в паз, а резьбовую часть вкручивают в подготовленное отверстие. Так создается прочное разборное соединение.

Как появился конструкционный профиль

Потребность в стандартном сборном профиле появилась в 70-х в авиа- и машиностроительной промышленности. Сборщикам нужны были организованные рабочие места, на производстве не хватало вспомогательного оборудования – тележек, стеллажей, столов.

Немецкая компания Item Industrietechnik GmbH предложила решение – в 1978 году прототип системы конструкционных профилей был готов, а еще два года спустя система под названием MB Building Kit получила патент. Профили очень быстро набрали популярность сначала на производстве, а затем – и у частных лиц.

Факт: система КАП перевернула рынок – вместо того, чтобы искать изготовителей, ждать производства и доставки, заводы получили возможность собирать любые конструкции из профиля прямо в цехах.

Виды конструкционного профиля

Изначально для сборки изделий из КАП использовали в основном закладные сухари и винтовые соединения. Позже к ним добавились ролики, шарниры, направляющие, колеса и другие детали, а сам профиль перестал быть стандартным четырехсторонним.

Сегодня у конструкционного профиля много подвидов:

• по числу пазов – от 1 до 4 (или больше, например, у моделей с круглым сечением);
• по форме – крепежи могут устанавливаться в пазы под прямым углом относительно друг друга или находиться в одной плоскости, отдельные модели для гардеробных систем имеют нестандартный угол 135°;
• по типу – анодированный или неанодированный.

Факт: при анодировании профиль проходит обработку, за счет которой увеличивается оксидная пленка на его поверхности. Он получает характерный «матовый» цвет и лучше противостоит коррозии, хотя и обычный алюминий ржавеет только в условиях высокой влажности.

Профиль TOPAL для гардеробных систем с нестандартным углом

Все конструкционные профили за счет сложного сечения прочны на изгиб, излом или скручивание. При этом конструкции из них получаются легкими – небольшой стол из сплава алюминия легко переставит даже один человек.

Что собирают из конструкционных профилей

Инженеры на заводах быстро оценили плюсы «конструктора» и стали использовать его не только для простых сборок вроде стеллажей или стоек. Уже в 90-х появились первые фрезеровальные центры с ЧПУ, где рама состояла практически целиком из профилей.

Через некоторое время профиль стали использовать и в 3D-принтерах – легкие алюминиевые рамы для них пришлись кстати, учитывая стоимость КАП. Примерно в начале двухтысячных конструкционным профилем стали пользоваться и домашние мастера, а не только заводские работники. Сегодня из таких планок, помимо рам для станков, собирают:

• стеллажи и полки для инструментов;
• витрины для товаров в магазинах;
• станочные и простые рабочие столы;
• каркасы кроватей;
• офисные перегородки с раздвижными и распашными дверьми;
• рекламные стойки, стенды;
• гардеробные системы;
• каркасы других конструкций.

Факт: толщина стенки профиля может быть разной – обычно она находится в пределах 1,2-2,5 мм. Чем толще стенка, тем прочнее конструкция.

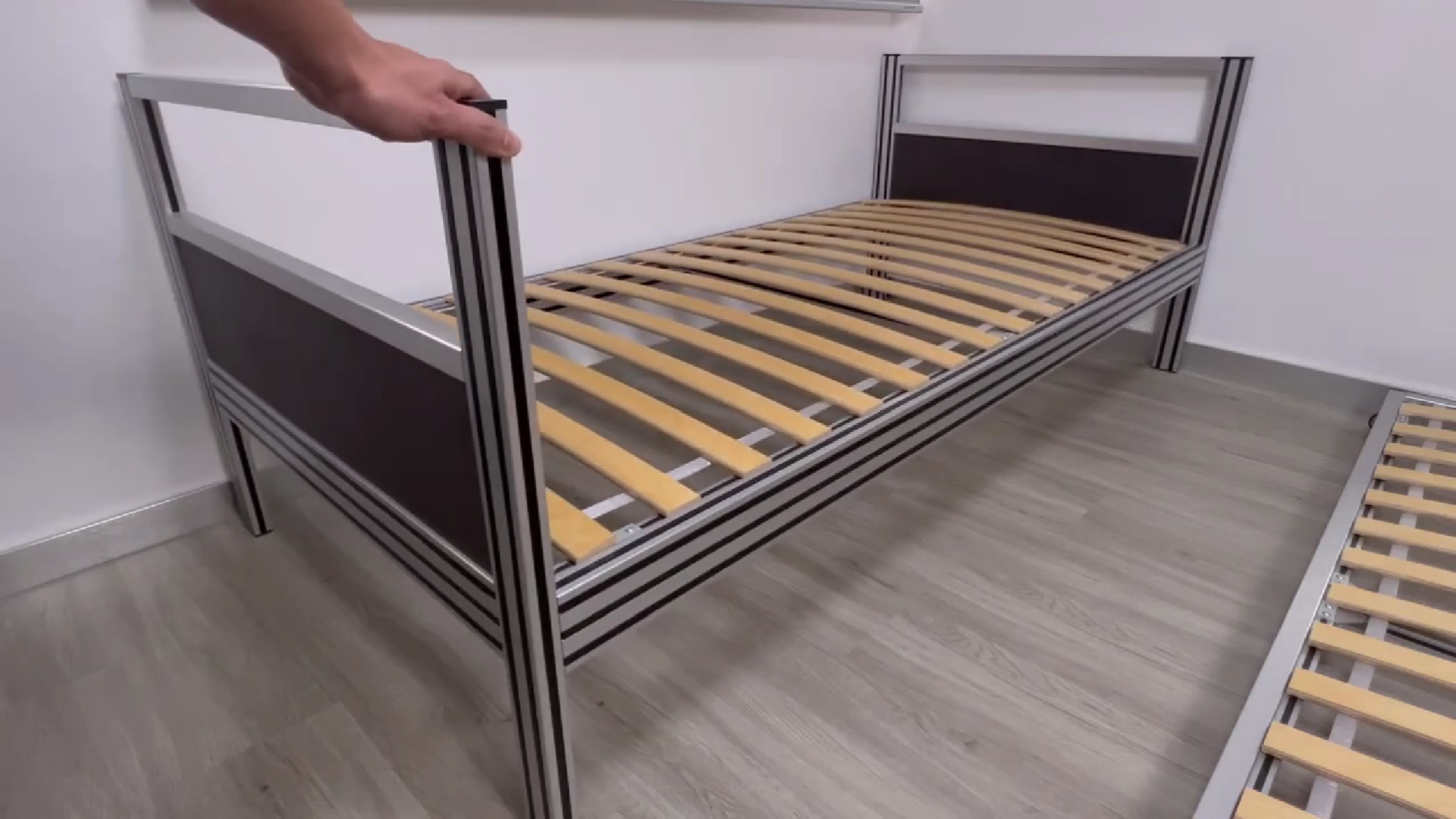

Кровать из профиля

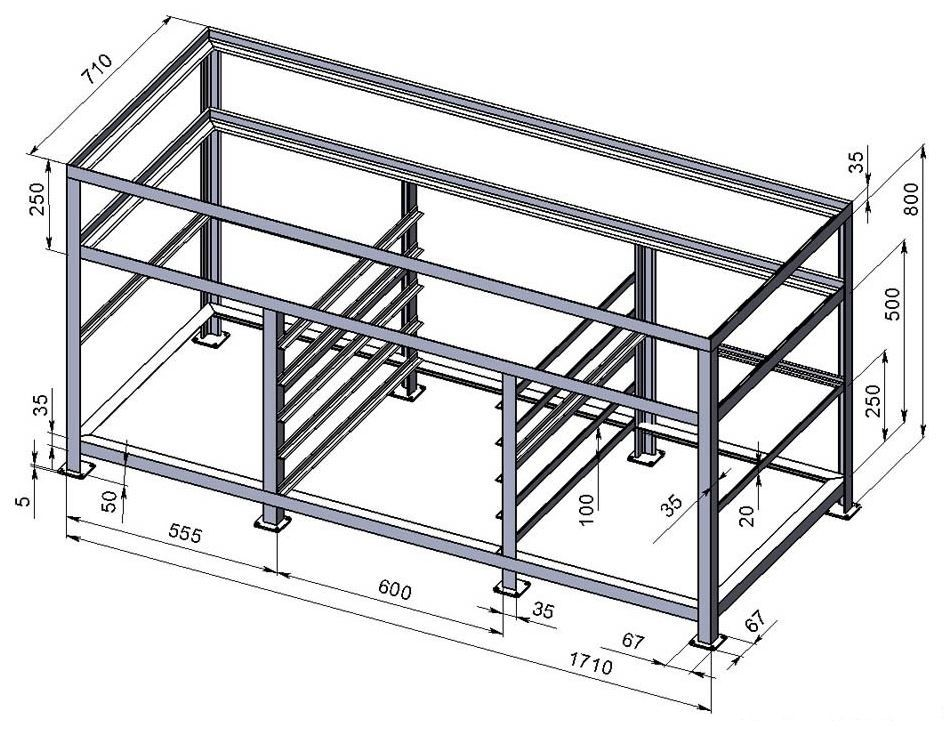

Пример чертежа верстака

Как выбрать профиль для сборки

Профиль выбирают по чертежам или наброскам готовой конструкции. Самый универсальный – квадратного сечения 20х20 или 40х40 мм с 4-мя пазами, так как он позволяет крепить к себе планки с любой стороны. Но открытые пазы не слишком хорошо смотрятся, когда остаются на виду, поэтому существуют угловые и соединительные профили с плоскими сторонами.

Качественный профиль определяем по:

• отсутствию заусенцев, сколов, неровностей в пазах – закладные крепежи должны беспрепятственно двигаться по всей линии планки;
• толщине – должна соответствовать заявленной производителем.
• комплектации – все металлические крепежи должны быть выполнены из материалов, не способных вызывать гальваническую коррозию, либо иметь защитное покрытие, которое предотвратит реакцию с алюминием.

Факт: крепежи и заглушки лучше покупать у производителя, который выпускает сам профиль.

На анодированном алюминии могут остаться следы обработки – как правило, это небольшие темные пятна с двух сторон планки.

Итог

У конструкционного профиля почти неограниченный потенциал использования. От простой полки до каркаса раздвижной перегородки в офис – из него можно собрать практически что угодно. Главное – выбрать качественный материал от производителя.
