Стеклянные перегородки из алюминиевого профиля: виды и примеры с фото

Здесь и далее источник фото – Pinterest

Стеклянная перегородка – способ зонировать пространство без стен, не ограничивая естественный свет. Из этой статьи вы узнаете:

• по каким стандартам изготавливают перегородки и какие нагрузки они должны выдерживать;
• какой алюминиевый профиль выбрать для сборки каркаса и в чем преимущество триплекса перед закаленным стеклом;
• как сэкономить до 10-20% от стоимости перегородки на этапе проектирования;
• какие материалы дадут лучшую звукоизоляцию и многое другое.

Устройство и ГОСТ на перегородки – что нужно знать

Госстандарт на стеклянные перегородки из профиля приняли относительно недавно – в 2020 году. В стандарте ГОСТ 59043 используется термин СвПП – светопрозрачные перегородки. Стандартная СвПП состоит из трех элементов: каркас из профиля, заполнение (например, стекло) и система крепежей (анкеры, болты).

Готовая перегородка должна выдерживать несколько видов нагрузки:

• избыточное давление приточной вентиляции до 20 Па;
• ветровую нагрузку величиной 0,2 от нормативам по ветровому давлению согласно СП 20.13330;
• собственный вес и нагрузку от навесных элементов.

Кроме того, конструкция не должна в каком-либо виде принимать на себя нагрузку от стен и перекрытий в зонах их прогиба.

Ко всем материалам, включая профиль и заполнения, предъявляются свои требования.

Какой профиль используют при производстве СвПП

Профили из алюминия, которые используют в перегородках, должны отвечать требованиям ГОСТ 22233 и техдокументации разработчика. Как правило, используют полые прямоугольные планки сложного сечения с пазами для наполнения и уплотнителя, как, например, профили системы TOPAL.

В документах на перегородку обязательно указывают такие параметры профиля, как:

• поперечное сечение – форма, периметр и размеры в мм;
• вес планок на погонный метр;
• значения центральных моментов инерции сечения.

Важно: если у алюминиевого профиля нет специального защитно-декоративного покрытия, его можно использовать только в помещениях с влажностью не выше 65%.

Заполнение: виды стекол и непрозрачных материалов

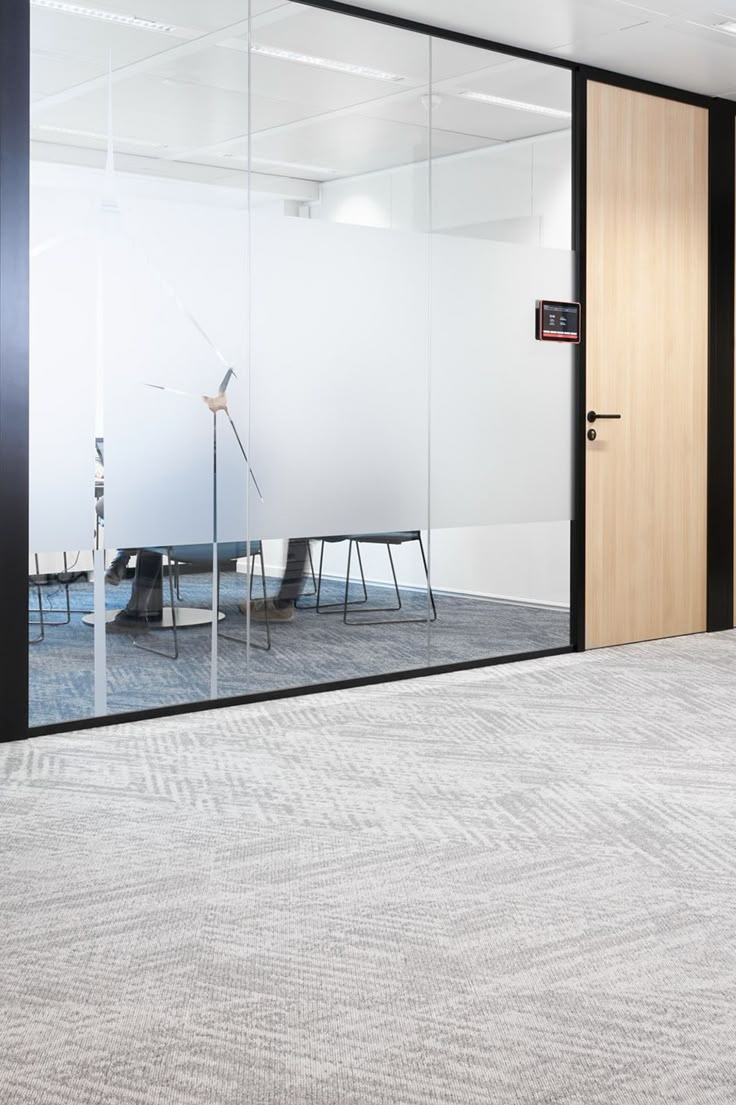

ГОСТ на СвПП не запрещает использовать в них непрозрачные материалы – например, собирать комбинированные перегородки, с нижней частью из МДФ, дерева или пластиковых панелей. Такие конструкции обычно заказывают, когда нужно уложиться в ограниченный бюджет. Использование панелей вместо, например, триплекса в нижней части помогает сократить смету в среднем на 10-20%.

На толщину заполнения у каркасных конструкций есть ограничения:

• для непрозрачных материалов – не менее 5 и не более 13 мм;
• для прозрачного наполнения – от 5 до 10 мм.

Как правило, в стеклянных СвПП используют один из 4 видов стекла:

• листовое бесцветное – уязвимое к ударам и травмоопасное, применяется нечасто;
• закаленное – примерно в 5 раз прочнее обычного, при сильном ударе рассыпается на мелкие осколки с тупыми краями;
• с полимерной пленкой – стекло можно тонировать, чтобы снизить процент пропускаемого света – такой прием часто используют в квартирах и офисах с окнами на южную сторону;
• триплекс или многослойное стекло – самое прочный и дорогой вариант, дает отличную звукоизоляцию и поглощает часть вредного УФ-излучения.

Непрозрачное заполнение – это листы ГКЛ и ГКЛВ (гипсокартон обычный и влагостойкий), гипсоволоконный лист, ДСП, МДФ и другие материалы.

Факт: подкладки в СвПП производят из эластомеров, полиэтилена низкого давления, паронита и других уплотнительных материалов.

Формы и вариации

Перегородка может соединять две стены или использоваться для зонирования лишь части помещения, упираться в потолок или не доходить до него, закрепляясь только на полу и стенах. По конструкции СвПП может быть:

• глухой – без дверей;
• распашной – с дверью, раскрывающейся перпендикулярно плоскости перегородки;
• раздвижной, когда створки смещаются параллельно каркасу;
• мобильной – с модульными частями на колесах, ножках и т. д. (используются для временного зонирования).

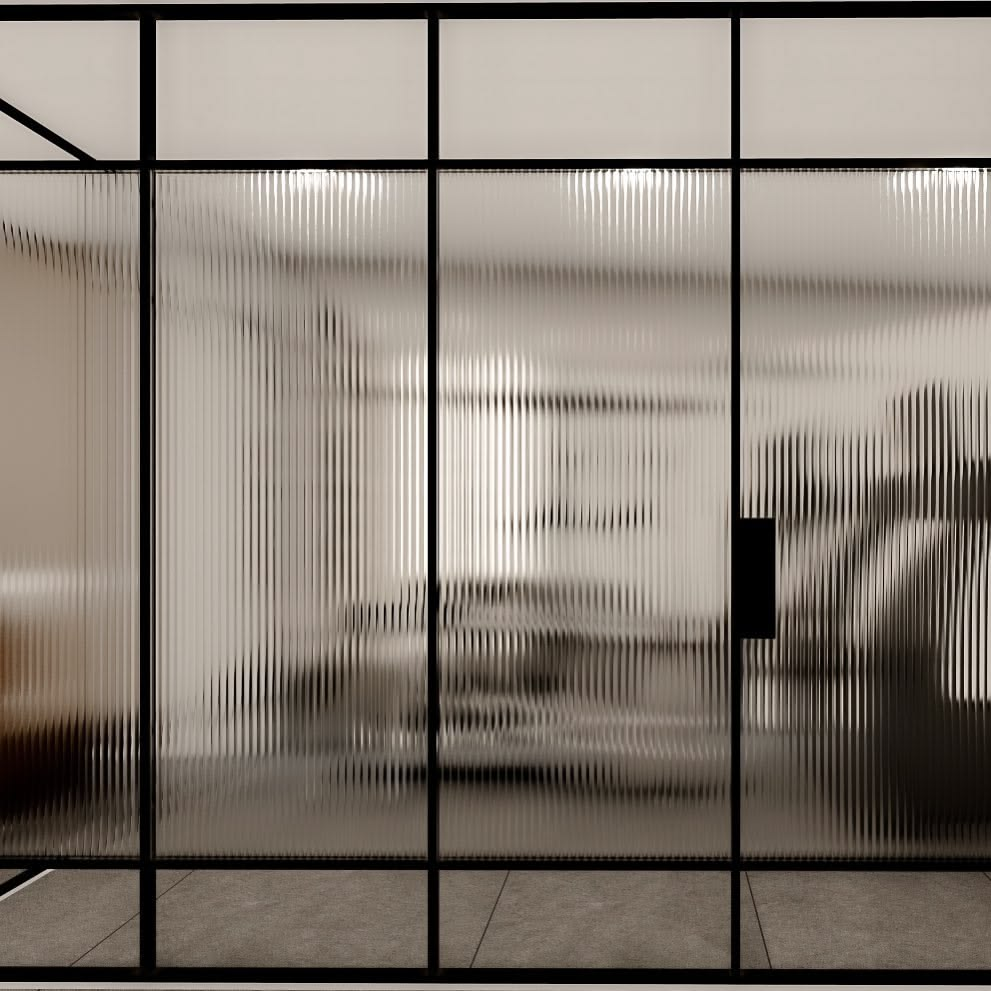

Глухая межкомнатная перегородка с рифленым стеклом, которое «размывает» обзор за собой, но почти не влияет на светопропускание.

Также СвПП отличают по конструкции каркаса: современные «минималистичные» каркасы, в которых нет ни стоек, ни ригелей, называют витражными или панорамными. Более классические стоечно-ригельные каркасы подходят как для классики, так и для минимализма – если нужно визуально расширить пространство, дизайнеры просто используют в них более тонкие планки алюминия.

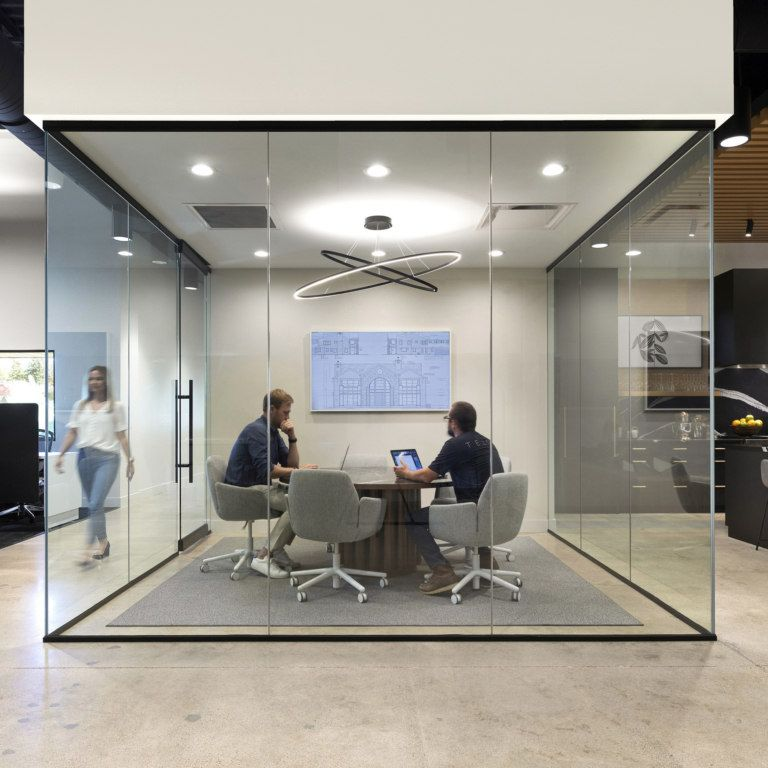

Цельностеклянная витражная перегородка смотрится стильно и минималистично.

Зонирование с помощью стоечно-ригельной перегородки с тонкими алюминиевыми ригелями.

Надеемся, наша статья помогла вам разобраться в видах стеклянных перегородок из профиля и требованиях к ним.
