Светопрозрачные конструкции из алюминиевого профиля: типы, заполнение, толщина материалов

Перегородки, двери, окна, входные группы – из алюминиевого профиля собирают практически любые светопрозрачные конструкции (СПК). Из этой статьи вы узнаете:

какой материал подойдет для окон, а какой – для перегородок;
из чего складывается стоимость СПК и почему лучше не экономить на профиле;
как повысить шумоизоляцию перегородки;
какие виды каркасов собирают для СПК;
что учитывать при проектировании.

Типы профиля для СПК

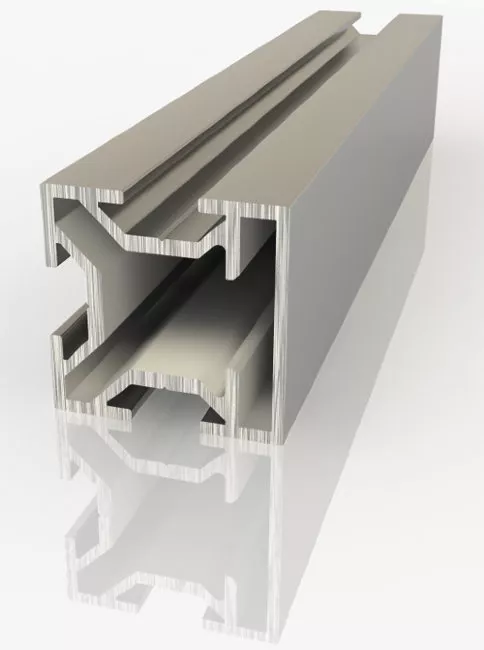

Из профиля собирают стойки и ригели для каркаса перегородок, стеклопакеты для окон. Чем тяжелее наполнение, тем прочнее и толще должны быть планки, тем больше у них ребер жесткости.

Пример: 1 м² стекла толщиной 5 мм весит около 12,5 кг. Каждый последующий миллиметр толщины добавляет в среднем еще 2,5 кг/м² веса. Если, к примеру, вы строите в офисе переговорную с хорошей звукоизоляцией, и используете толстое 10-мм стекло, тонкий «офисный» профиль в 1,2 мм для нее, вероятнее всего, не подойдет – лучше использовать планки от 2 мм толщиной.

Факт: способность каркаса выдерживать нагрузки также зависит от высоты перегородок, типа каркаса и количества точек его крепления.

Даже тонкий алюминиевый профиль для окон обычно толще офисного: среднее значение толщины – 1,5-2 мм. Существуют облегченные системы по 1,2-1,3 мм, но такой материал не всегда выдерживает большую нагрузку, поэтому устанавливается в основном на неответственных участках, например, в сплошном остеклении без открывных створок.

Термомост

Термомостом называют вставку из полиамида, которая препятствует отводу тепла через каркас. Материал с термовставкой называют теплым или зимним, и используют в светопрозрачных конструкциях между отапливаемым и неотапливаемым пространством. Например – на утепленной лоджии или во входной группе здания.

Утепленные профили дороже холодных, поэтому, если теплоизоляция не важна, покупать их, например, для офисной перегородки нет смысла.

Заполнение

Для заполнения конструкции используют светопрозрачные и непрозрачные материалы. Стекло и его аналоги, согласно госстандартам, могут иметь толщину 5-10 мм, непрозрачные наполнители – 5-13 мм.

Факт: остекление редко делают полностью прозрачным – тонированные стекла могут пропускать внутрь только часть света или быть непрозрачными с внешней стороны.

ГОСТ для светопрозрачных перегородок

Производство и типологию светопрозрачных конструкций в России регулирует ГОСТ Р 59043-2020. По требованиям документа, перегородки (СвПП) монтируют строго по проектной документации, которая для них разработана. При монтаже учитывают:

собственный вес конструкции (каркас + наполнение);
воздействие ветровой нагрузки (0,2 от нормативов по СП 20.13330);
избыточное давление приточной вентиляции (20 Па);
вес навесных элементов;
защиту от ударов.

Кроме того, стандарт предъявляет требования к звукоизоляции СвПП, толщине заполнения и другим параметрам.

Из чего складывается стоимость СПК: 5 ключевых факторов

Стоимость светопрозрачной конструкции, будь то перегородка или входная группа, зависит от 5 основных факторов:

Толщина и сечение планок. Подбираются под тип наполнения – тяжелому стеклу нужен профиль не менее 2 мм толщиной, легким панелям хватит и 1,2-1,5 мм.
Тип наполнения – стекло, триплекс, акрил, непрозрачные панели и т. д.
Тип профиля – холодный дешевле теплого, но не годится для установки на границе с неотапливаемой зоной. Окрашенный, анодированный профиль также дороже необработанного.
Фурнитура. Доводчики, ручки, замки также прибавляют смете объема. Есть профили, рассчитанные на конкретные дверные или оконные системы.
Звукоизоляция. Чем выше в сравнении с требованиями ГОСТа – тем дороже. Важна для офисов, коворкингов, переговорных комнат.

Шумоизоляция перегородок из алюминия по ГОСТу: какой должна быть и как увеличить

Приведем данные по шумоизоляции перегородок в таблице и рассмотрим техники защиты от шума.

Тип перегородки	Уровень шумоизоляции по ГОСТу 59043-2020 (прил. А) в дБ	Примерный уровень шума по восприятию
Однослойное стекло	26-30	Человеческий шепот
Двухслойное наполнение	34-38	Приглушенный разговор, шум кондиционера
Однослойное с заделкой межстекольных зазоров	31-33	Отчетливый шепот
Двухслойное с заделкой	39-44	Работающий вентилятор, спокойный офисный фон

Как понятно из таблицы, наполнение не всегда обеспечивает достаточную звукоизоляцию, поэтому установщики прибегают к дополнительным мерам. Например, заполняют каркас монтажной пеной. Это позволяет нарастить звукоизоляцию даже однослойной перегородки до 38-42 дБ.

Каркасы для СПК: какие бывают

Каркас – это профили, которые крепятся к полу, потолку, стенам, и образуют «скелет» перегородки или раму окна. Есть три вида каркасов для светопрозрачных конструкций из алюминия:

Стоечные. Состоят из вертикальных стоек, которые удерживают заполнение (например, закаленное стекло). Ригелей (горизонтальных планок) у них нет.
Стоечно-ригельные. Есть горизонтальные и вертикальные стойки – они образуют прямоугольные «рамки» для наполнения.
Витражные. Между листами стекла в таких перегородках профиля нет – он крепится только по периметру. Витражные перегородки выглядят дорого и монолитно, их часто монтируют в переговорных и кабинетах руководителей.

Стоечные, стоечно-ригельные и витражные перегородки.

Факт: стоечно-ригельные СвПП часто вписывают в стиль лофт, витражные – в минималистичные интерьеры. Вертикальные стоечные конструкции подойдут практически к любому дизайну.

4 ошибки при проектировании и монтаже

Неправильный учет нагрузки. Тонкий 0,8-мм каркас из алюминия не выдержит нагрузки тяжелым наполнением – стекла в такой перегородке быстро начинают дребезжать, а звук она практически не поглощает.
Недостаток точек крепления или стоек. Для стандартной стоечно-ригельной системы шаг между стойками – 80-130 см. При армировании стальными планками это значение можно увеличить на 20-30 см.
Отсутствие дополнительной шумоизоляции. Одинарное стекло без заделки межстекольных зазоров и пенозаполнения не создаст достаточной звукоизоляции – из-за перегородки будет слышен даже тихий разговор.
Экономия на материалах. Если необходимо уложиться в бюджет, лучше рассмотреть варианты с комбинированным наполнением (например, стекло и пластик), чем уменьшать толщину профильной стенки.

Чтобы избежать этих ошибок, проектирование перегородки, оконной системы или входной группы лучше доверить опытным установщикам.

Итог

Для светопрозрачных конструкций используют алюминиевые планки с разным размером и формой сечения толщиной от 0,8 мм, но рекомендованное значение – от 1,2 мм даже для легких офисных перегородок. Чем толще профиль и чем больше у него ребер жесткости, тем большую нагрузку он способен выдержать.

Расчет сметы лучше поручить специалистам. В расчетах должны учитываться все параметры: от требований ГОСТа до типа профиля, наличия покрытия и конструкции каркаса.
